Maniacの特徴

Maniacの特徴

異次元防熱扉Maniacの従来にない特徴 1.LEDランプ搭載によりハイテク感・お洒落感を実現 2.ノンフロンガスのスタイロフォーム仕様。地球環境に優しいエコ効果 3.Maniac気密パッキン 4.二重の安全性能 5.電磁ロックシステム異次元防熱扉Maniacの従来にない特徴 1.LEDランプ搭載によりハイテク感・お洒落感を実現 2.ノンフロンガスのスタイロフォーム仕様。地球環境に優しいエコ効果 3.Maniac気密パッキン 4.二重の安全性能 5.電磁ロックシステム

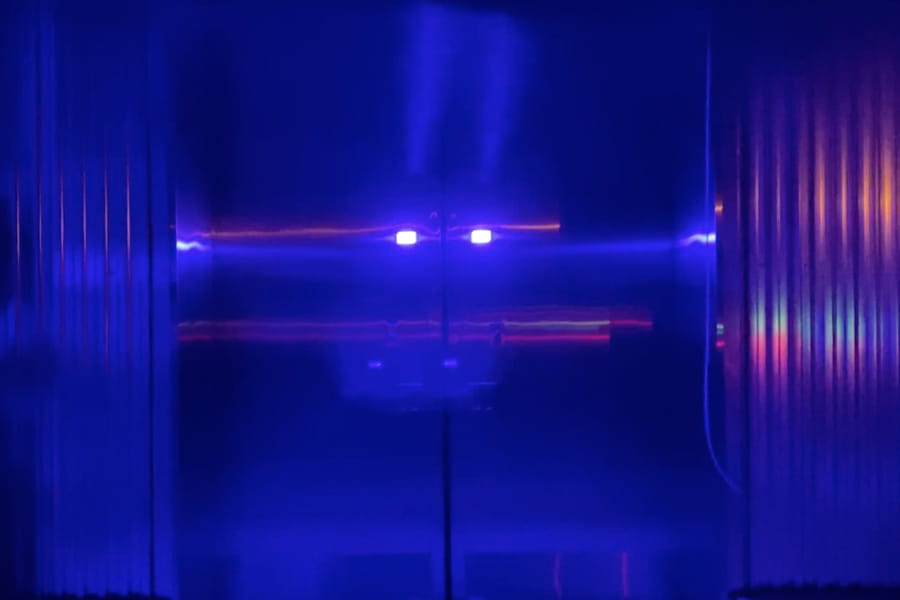

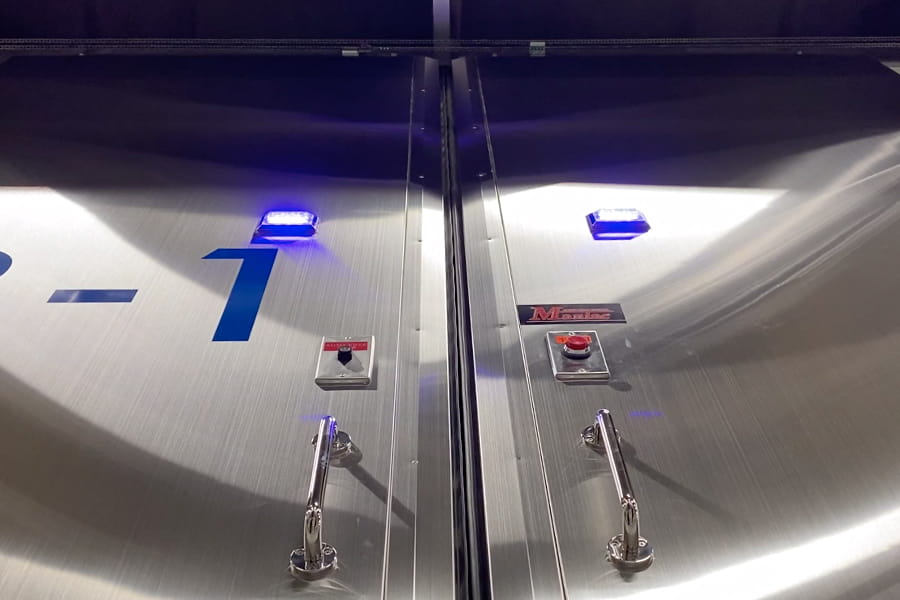

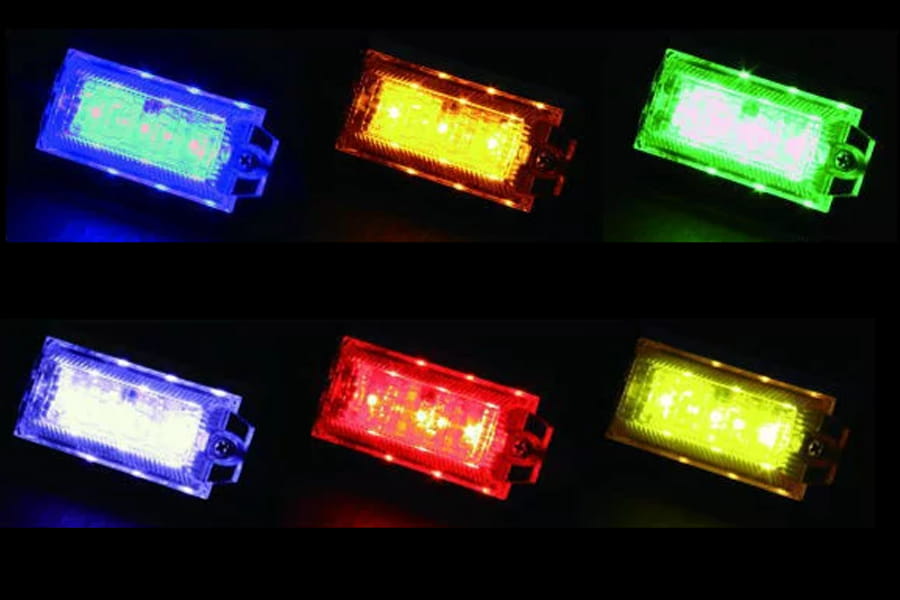

LEDランプ搭載

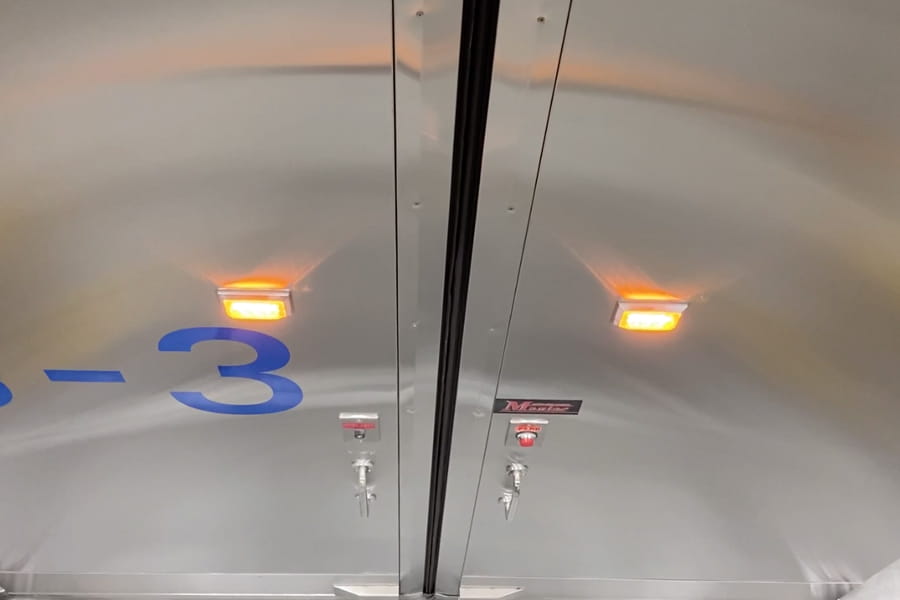

扉表・裏のLEDランプにより、作業者に注意を促します。
扉閉限停止時、扉半開停止時、扉全開停止時=LEDランプ点灯
扉閉・閉動作時=LEDランプ点滅

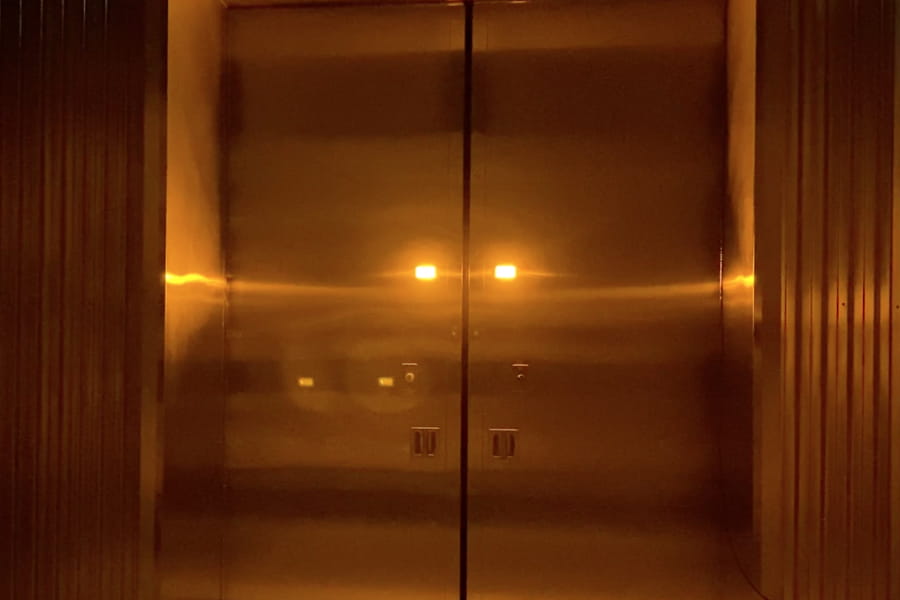

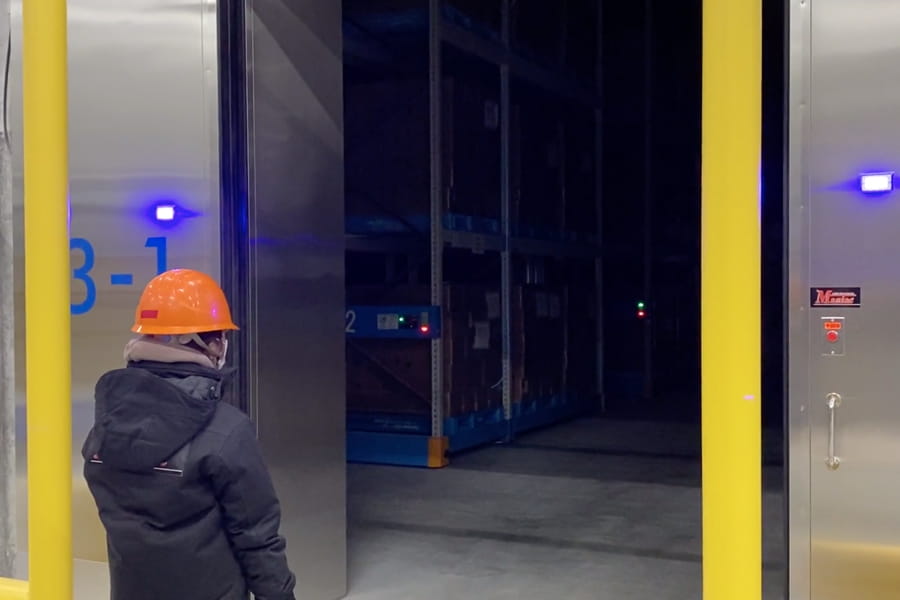

このLEDランプ点灯・点滅により、冷蔵庫内から入口が認識出来、非常灯の役割をするとともにノレンシートで見づらい時も扉の開・閉状況が認識出来ます。
停電時も無停電電源装置により、LEDランプは約1-2日点灯します。停電復帰後はAUTO(電動)モードにより自動復帰します。

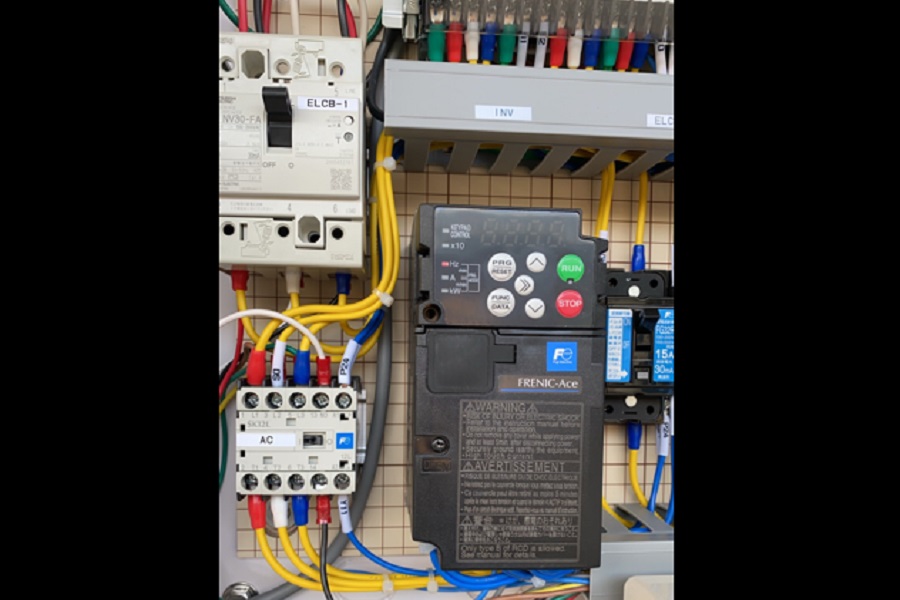

インバーター制御

インバーター制御により、なめらかな動作をする事で扉及び駆体に負荷をかける事は有りません。
任意停止機能、扉開動作中・閉動作中にいつでも扉を停止する事が出来ます。これにより全開・全閉・半開に加えて狭くしたり、広くしたり自由自在の停止位置に出来ます。また、危険察知の扉停止にもなります。

センサーテープスイッチ内蔵

気密パッキン内部にテープスイッチ内蔵(感度抜群!)水洗いOK!
挟まれる前に反転する光電セーフティセンサー(+70℃~40℃、温度100℃で実績有り)センサーテープスイッチと合わせて二重の安全性能、更にオプションのマイクロ波センサーを追加すると三重の安全性能を確保出来ます。写真には設置されていませんがManiac標準仕様になっています。

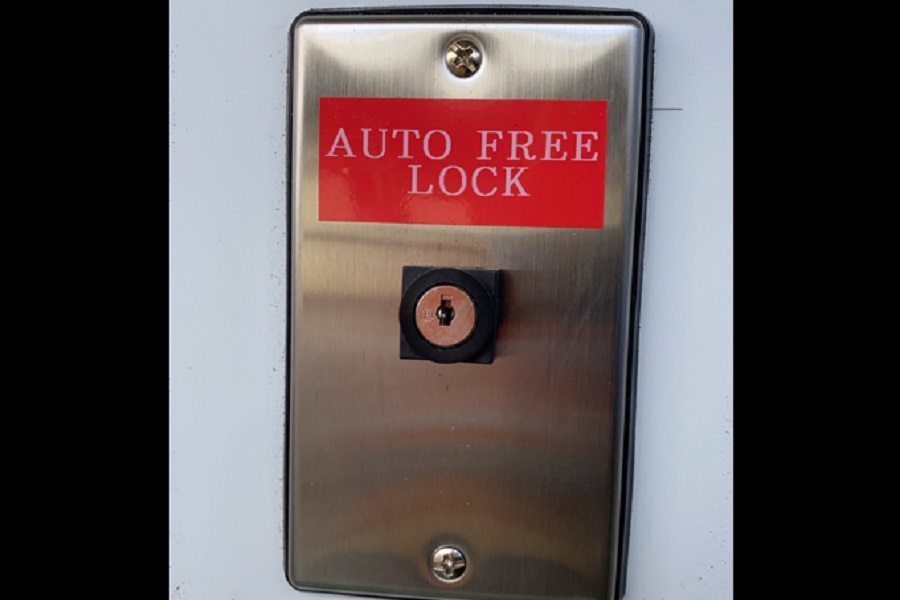

電磁ロックシステム

電磁ロックシステム(AUTO=電動)(LOCK=施錠)(FREE=手動)にて従来の手動切替装置が必要無い為、防熱扉の弱点の貫通穴が有りません。
通常の電磁ロックシステムは停電時にフリー(手動)に切り替わる為、盗難の恐れが有りましたが、電磁ロック解錠になりません。但し無停電電源装置により庫内から手動切替が出来ます。

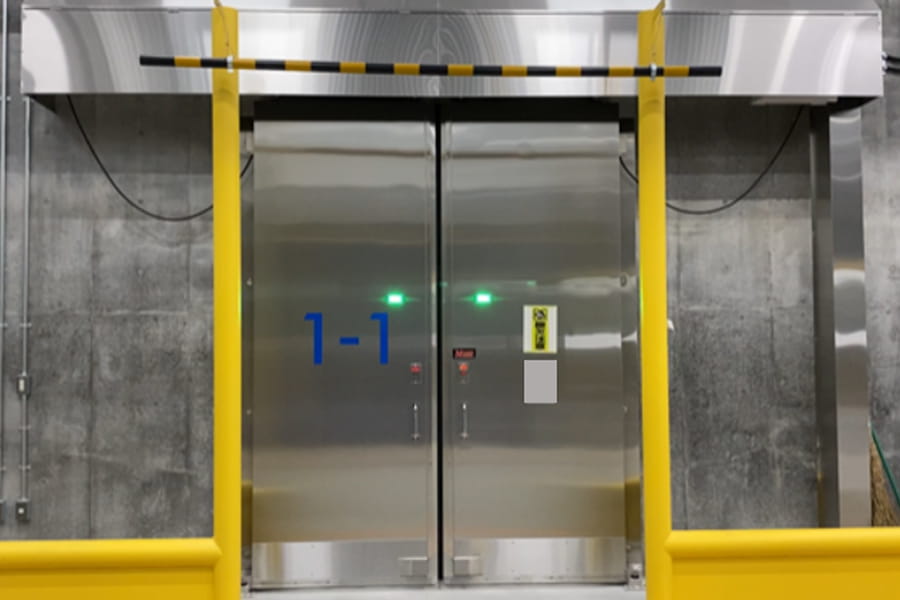

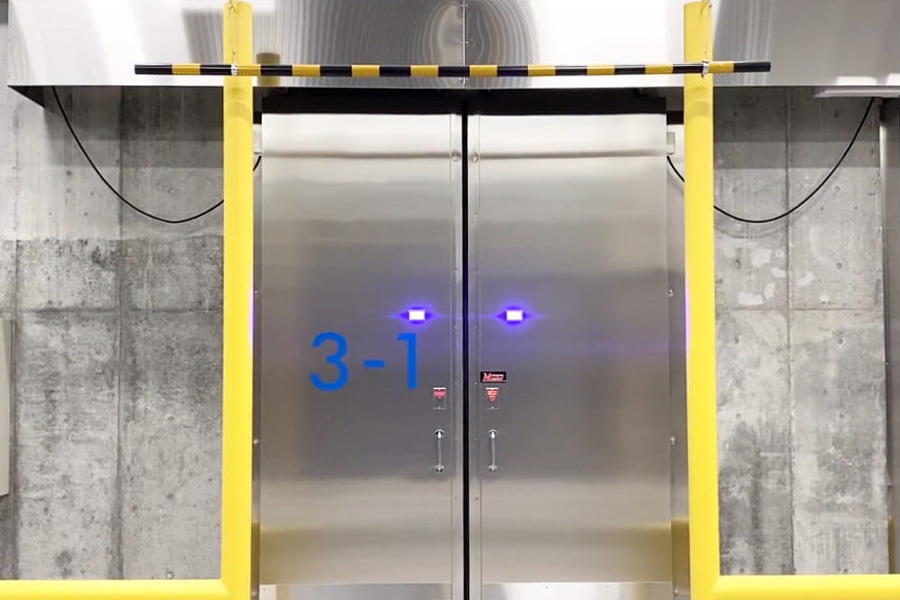

シンプルで美しい仕上がり

シンプルで美しい仕上がりとLEDランプ搭載によりハイテク感・お洒落感を実現。

Maniac気密パッキン

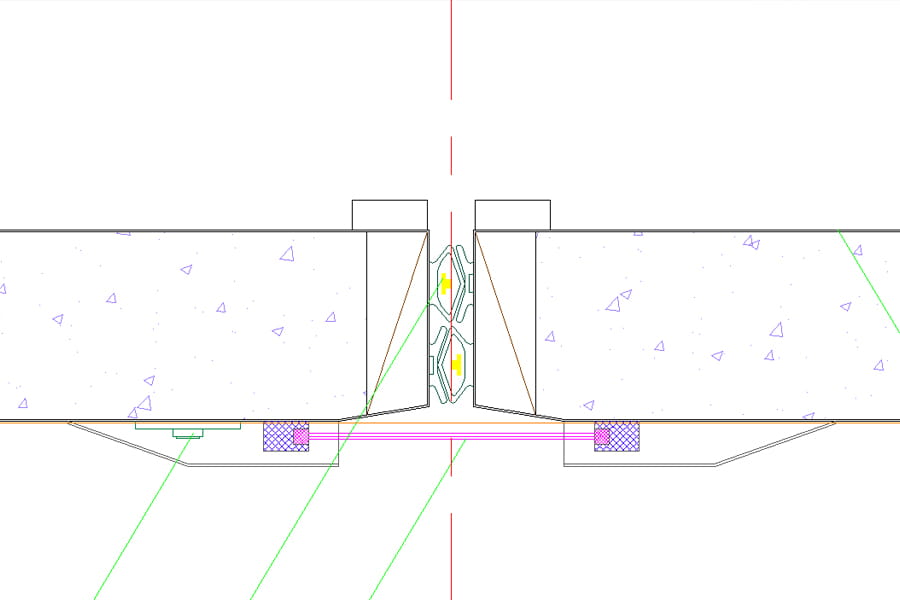

Maniac気密パッキン(業界初の気密成形パッキン)凸凹型。

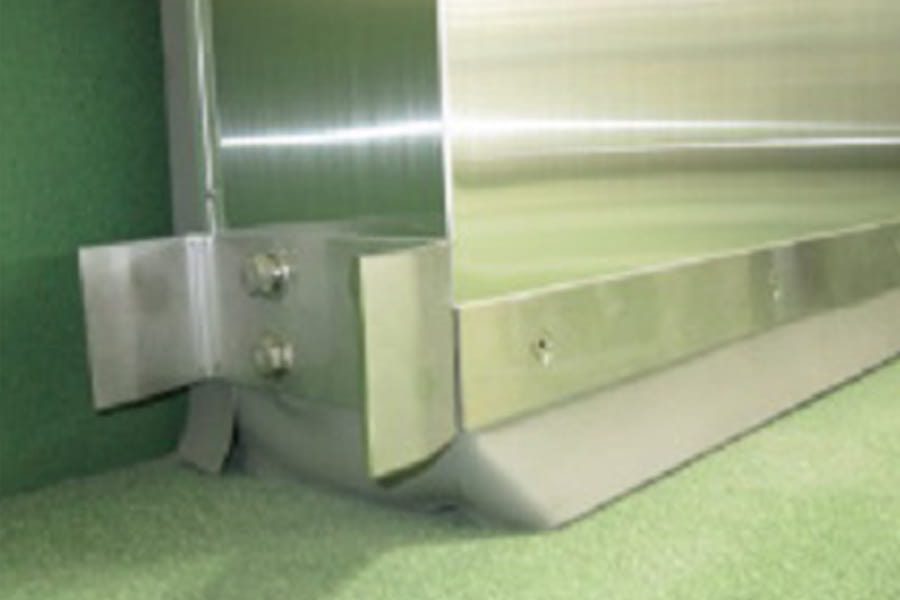

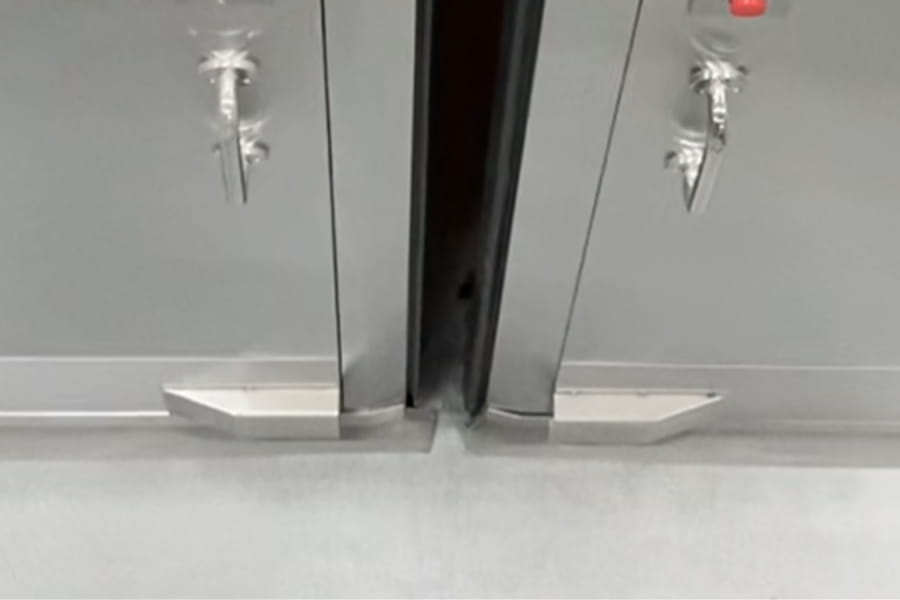

SUS製標準搭載

下部ガイドローラー及び扉尻ハネ(トライリングエッジ)は標準でSUS製になります。

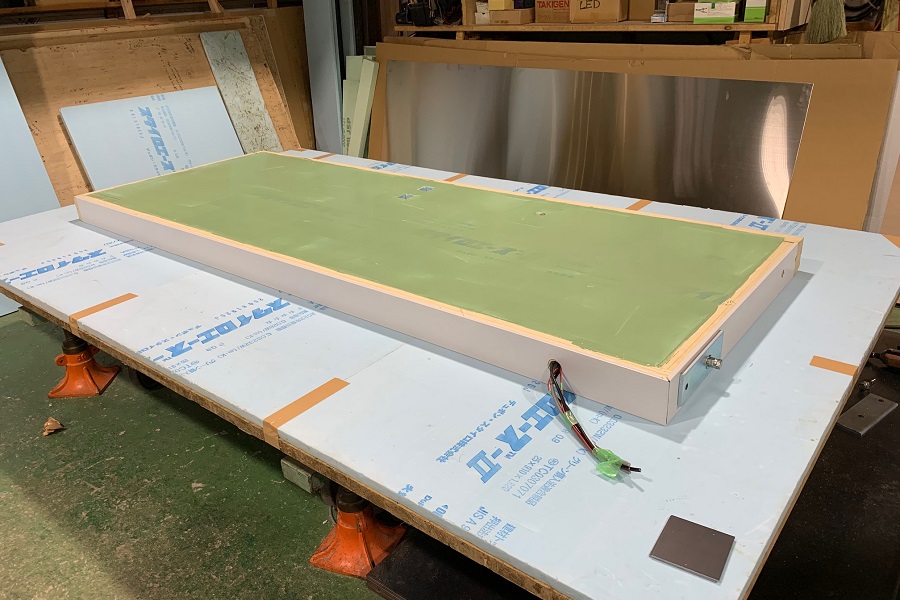

環境に優しいエコ効果

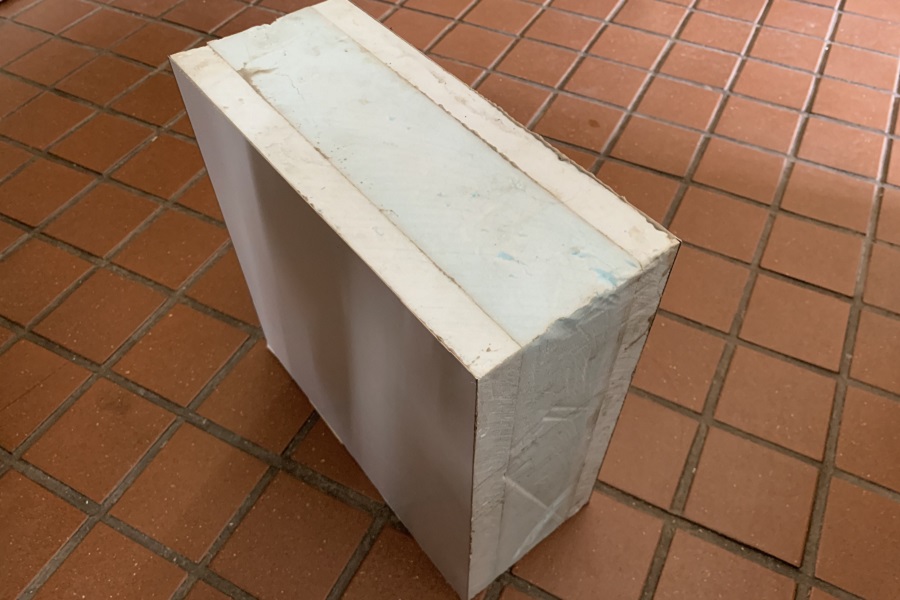

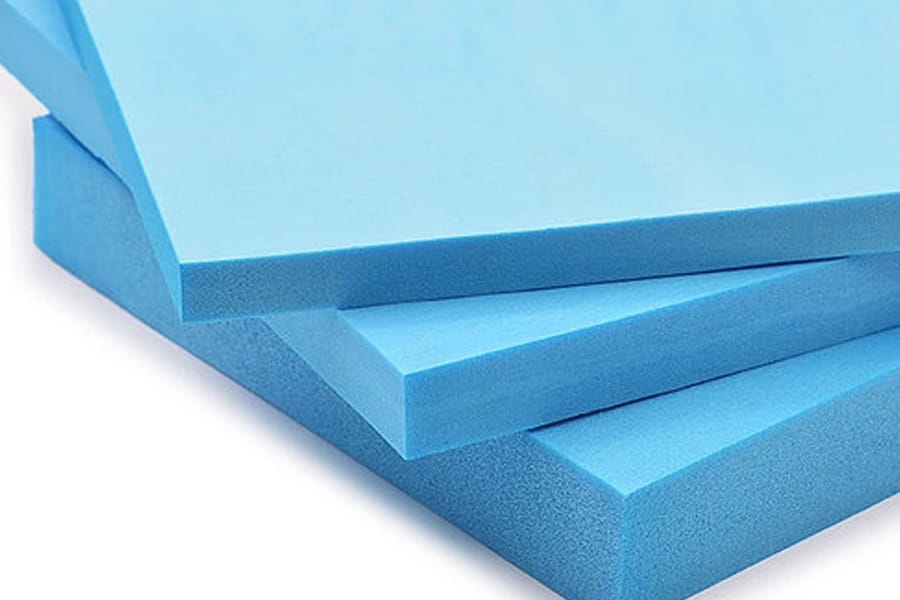

ノンフロンガスのスタイロフォーム仕様(B類3種)地球環境に優しいエコ効果。

特殊接着剤の防湿効果

スタイロフォーム用特殊接着剤が防湿層の役割をし、一石二鳥の効果。

カビ発生軽減

スタイロフォームは単独気泡体で吸水性がほとんど無い為、断熱性能低下・扉の重量増し、カビの発生を軽減出来ます。

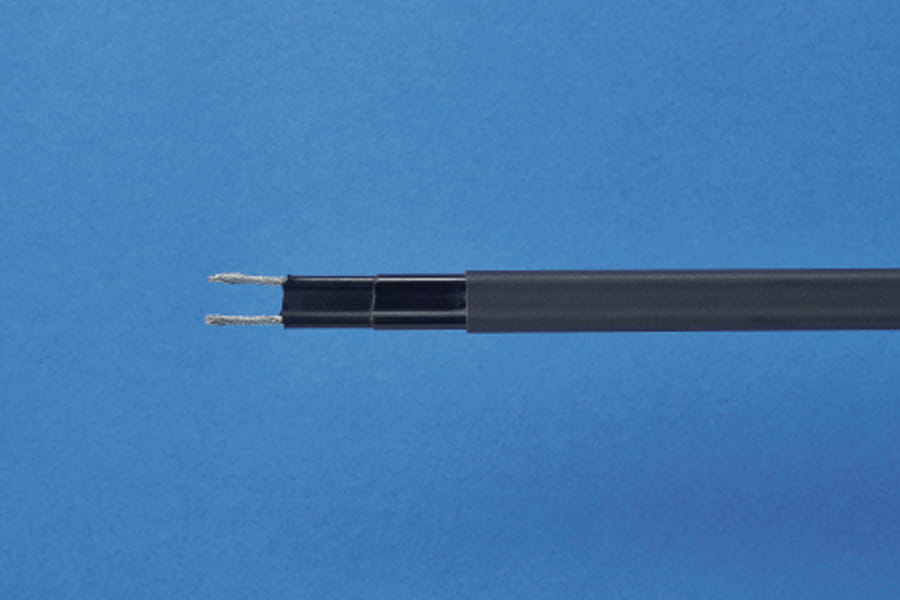

自己温度制御型

セルコンヒーター仕様(従来のヒーター断線が減少)殆ど有りません。自己温度制御型。

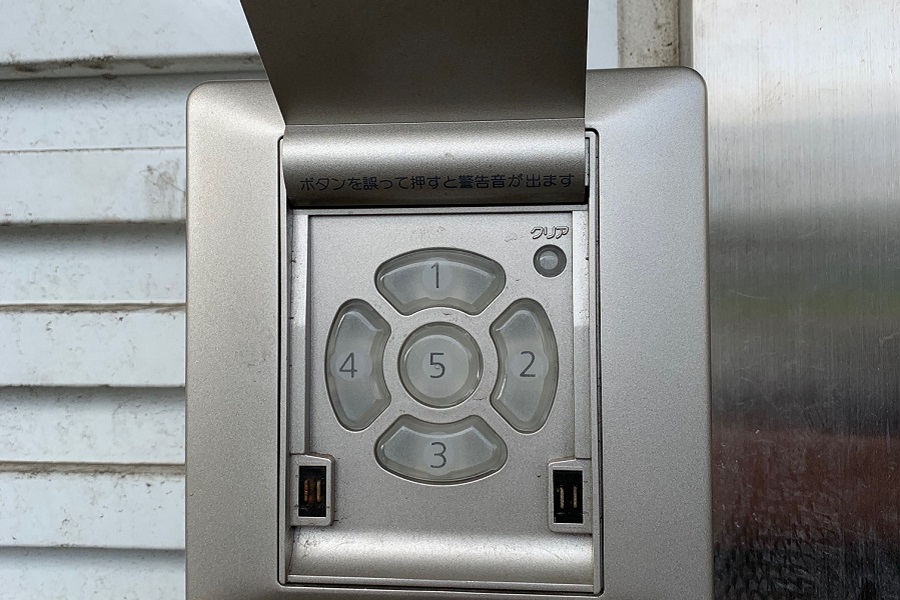

カードリーダー・テンキーシステム対応

カードリーダー及びテンキーシステム標準対応。

エンコーダー積算による扉制御

扉開限・閉限・半開位置及び減速位置はエンコーダー積算の為、扉停止位置の狂いが生じません。

床の汚れ軽減

ズリゴムは従来のサンプレン(黒色)ではなく、ラバニール(プラスチック)(灰色)を使用する事で、塗り床を黒く汚す事が軽減出来ます。

Maniacのオプション

  1. 非接触型光電センサー(+70℃~-45℃、湿度100%で実績済)
  2. インターロック連動運転仕様(複数台連動可、LED表示ランプ付き)
  3. タイマー自動閉
  4. マイクロ波センサー仕様(自動閉)
  5. 注意メッセージ及びパトライトランプ連動
  6. ミュージック連動
  7. リモコン開・閉
  8. 特殊インターロックシステム(例:2つの条件が整わないと動作しないなど)
  9. 純機密扉仕様(メチルブロバインガス等)
  10. 簡易防火扉仕様(建告1369号適合仕様)
  11. ヴォイス感知システム(音声感知動作)→検討中

Maniac仕様表

化粧枠 標準 米松一等材(ダグラスファー)
扉框 オプション 合成木材(ガラス長繊維強化プラスチック発砲体)
断熱材 スタイロエースⅡ ノンフロンガス押出法ポリスチレンフォーム
3種b AX-XPS-B-3b
仕上げ表面材 標準 SUS304HL0.8t(一部1.0t)
(オプション SUS304HL1.0t,1.2t,1.5t)
枠パッキン EPDM(押出成形気密パッキン)
扉召し合わせパッキン EPDM(押出成形気密パッキン)
扉ズリゴム ラバニール(軟質プラスチック、グレー色)

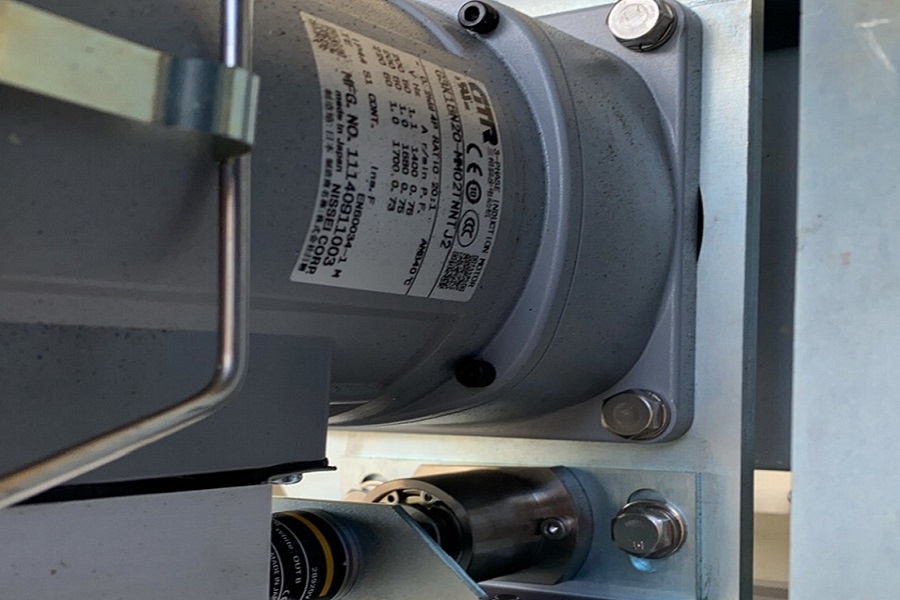

駆動装置 励磁ギヤードブレーキモーター 三相 200V 0.2kw(0.4kw)
制御 シーケンサ制御、インバーター制御、エンコーダー積算
電動・手動・施錠切替 電磁ロックシステム(電気錠)
※停電時は無停電電源装置により手動切替可
扉ヒーター(※枠ヒーター) セルコンヒーター(30w/m or 15w/m)冷蔵庫条件により組込
※超低温仕様の場合、化粧枠にもヒーター組込
開閉方式 標準プルスイッチ(全開・全閉及び開閉動作中任意停止付)
押しボタンスイッチ(半開・全開及び開閉動作中任意停止付)オプションマイクロ波センサー
光電ハンドセンター(SUSケース付)
※+70℃~-40℃、湿度100%で実績済み
リモコン遠隔操作、カードリーダー、テンキーシステム
安全装置 テープスイッチ
光電セーフティーセンサー(SUSケース付)
※+70℃~-40℃、湿度100%で実績済み
扉開閉表示灯 扉表面・裏面にLEDランプ搭載(扉動作時、停止時連動)
ガイドローター
トライリングエッジ(ハネ)
ドライブチェーン
SUS製
